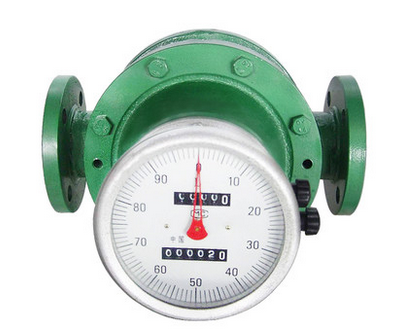

柴油流量計
一、柴油流量計概述：
AK-LC型橢圓齒輪流量計（柴油流量計）是一種容積型測量儀表，主要由計量殼體、橢圓齒輪轉子和傳動部件組成。用于管道中液體流量連續或間斷測量和控制的儀表。它具有量程范圍大、優異的準確度、壓力損失小、粘度適應性強、能測量高溫高粘液體、標定方便、安裝簡易等優點。適用于原油、化工、化纖、交通、商貿、食品、醫藥衛生、科研工業中流量的計量。橢圓齒輪流量計可現場指示累積流量、瞬時流量，單次流量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號。
柴油流量計采用齒輪進行測量的流量計。它先將流速轉換為齒輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的積算流量，其輸出信號為頻率，易于數字化。圖中感應線
圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1，精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
我們的流量計值得相信，值得信賴！
的每一個過程都是工程師精心設計的！
二、柴油流量計測量原理圖示：
在儀表測量室進出兩端液體壓差的在作用下，一對橢圓齒輪在軸承上不停地轉動并排出液體，測出橢圓齒輪的轉數即可知道流經儀表液體的總值。設橢圓齒輪旋轉一周排出的體積量Q，單位時間橢圓齒輪旋轉次數為N，則在該時間內流過的液體體積量為NQ。
柴油流量計測量點的選擇
要取得測量效果取決于正確的安裝，首先保證測量管介質處于滿管狀態，下圖給出了幾個正確非正確常見范例。
柴油流量計前后直管道要求
為確保流體通過重柴油流量計時具有穩定的流場，須保證重柴油流量計直管道要求，否則有可能造成測量誤差或波動。
1 ·2 ·3 分別為前后閥和旁通閥；4 為流量計，L≥10D 和L≥5D分別為前后直管段長度，D為管道公稱直徑。
三、柴油專用流量計產品特點：
◆ AK-LC-A型 鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量。
◆ AK-LC-E型 鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
◆ AK-LC-B型 不銹鋼橢圓齒輪流量計，廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合 物等的計量
| ★ | 連接方式: 法蘭連接，螺紋式鏈接:DN10～DN200 |
| ★ | 安裝方式: 水平、垂直。 |
| ★ | 口徑系列: DN10，15，20，25，40，50，80，100 |
| ★ | 壓力損失: ≤0.1MPa |
| ★ | 精度等級: 0.5級 |
| ★ | 介質壓力: 普通型1.6MPa,高壓型3.2MPa |
| ★ | 粘度范圍: 普通型:0.6～200mpa.s,高粘度200～1000mpa.s |
| ★ | 介質溫度: 普通型＜120℃，高壓型＜200℃ |
| ★ | 表體材質: 鑄鐵、鑄鋼、不銹鋼，銅等 |
| ★ | 轉動部件: 鋁鎂合金、不銹鋼等 |
|
型 號 |
公稱通徑Dg |
總長L |
總寬H |
總高B |
中心高A |
法蘭D |
法蘭孔D1 |
螺栓孔n-φ |
|
AK-LC-15 |
15 |
180 |
124 |
205 |
158 |
95 |
65 |
4-φ14 |
|
AK-LC-20 |
20 |
180 |
124 |
225 |
168 |
105 |
75 |
4-φ14 |
|
AK-LC-25 |
25 |
245 |
184 |
240 |
171 |
115 |
85 |
4-φ14 |
|
AK-LC-40 |
40 |
250 |
184 |
270 |
187 |
145 |
110 |
4-φ18 |
|
AK-LC-50 |
50 |
340 |
255 |
305 |
210 |
160 |
125 |
4-φ18 |
|
AK-LC-80 |
80 |
420 |
310 |
390 |
260 |
195 |
160 |
8-φ18 |
|
AK-LC-100 |
100 |
440 |
330 |
440 |
280 |
215 |
180 |
8-φ18 |
AK-LC系列橢圓齒輪流量計外形尺寸表（鑄鐵、不銹鋼）
單位：mm
五、柴油流量計測量范圍：
|
公稱通徑 （mm） |
0.2級 |
0.5級 |
||||
|
流量范圍 ( m3/h) |
流量范圍( m3/h) |
|||||
|
被測液體粘度( mPa.s) |
被測液體粘度(mPa.s) |
|||||
|
0.8-2 |
2-8 |
8-200 |
0.8-2 |
2-8 |
8-200 |
|
|
4 |
0.03-0.1 |
0.025-0.1 |
0.015-0.1 |
0.025-0.1 |
0.015-0.1 |
0.01-1 |
|
6 |
0.07-0.2 |
0.05-0.2 |
0.03-0.2 |
0.05-0.2 |
0.03-0.2 |
0.02-0.2 |
|
8 |
0.10-0.3 |
0.08-0.3 |
0.06-0.3 |
0.08-0.3 |
0.06-0.3 |
0.03-0.3 |
|
10 |
0.15-0.4 |
0.1-0.4 |
0.08-0.4 |
0.15-0.4 |
0.08-0.4 |
0.04-0.4 |
|
15 |
0.5-1.5 |
0.35-1.5 |
0.2-1.0 |
0.35-1.5 |
0.30-1.5 |
0.15-1.5 |
|
20 |
1-3 |
0.6-3 |
0.42-2.1 |
0.75-3 |
0.5-3 |
0.3-3 |
|
25 |
2-6 |
1.2-6 |
0.84-4.2 |
1.5-6 |
1-6 |
0.6-6 |
|
40 |
5-15 |
3-15 |
2.1-10.5 |
3-15 |
2.5-15 |
1.5-15 |
|
50 |
8-24 |
4.8-24 |
3.36-16.8 |
4.8-24 |
4-24 |
2.4-24 |
|
80 |
20-60 |
12-60 |
8.4-42 |
12-60 |
10-60 |
6-60 |
|
100 |
34-100 |
20-100 |
14-90 |
20-100 |
16-100 |
10-100 |
|
150 |
60-200 |
40-200 |
20-170 |
40-200 |
30-200 |
20-180 |
|
200 |
120-360 |
80-360 |
60-320 |
80-360 |
50-360 |
36-360 |
|
250 |
180-600 |
120-600 |
50-540 |
100-600 |
80-600 |
50-500 |
|
300 |
300-1000 |
200-1000 |
80-800 |
200-1000 |
120-1000 |
80-800 |
|
備注：根據具體使用條件請向奧科工廠咨詢：15261725556 |
||||||
六、柴油流量計選型編碼：
|
AOKE |
江蘇奧科儀表有限公司柴油流量計選型表 |
奧科公司經營標識 |
|||||||
|
基本型號 |
LC |
|
橢圓齒輪流量計基本型號 |
||||||
|
口徑選擇 |
-□□ |
|
通徑大小 |
||||||
|
材料選擇 |
-A |
|
鑄鐵 |
||||||
|
|
-E |
|
鑄鋼 |
||||||
|
|
-B |
|
不銹鋼 |
||||||
|
輸出信號 |
-2 |
|
無信號輸出 |
||||||
|
|
-3 |
|
脈沖 DV24V供電 |
||||||
|
|
-4 |
|
4～20mA DV24V供電 |
||||||
|
復零功能 |
-N |
|
無復零功能 |
||||||
|
|
-F |
|
復零功能 |
||||||
|
過濾器 |
-N |
|
無過濾器 |
||||||
|
|
-G |
|
含過濾器 |
||||||
|
流量選擇 |
（□～□） |
|
流量范圍 |
||||||
江蘇奧科儀表有限公司
聯系人：柏廣明
電話：15261725556
訂貨須知：
用戶在定購流量儀表時要注意根據流體的公稱口徑、工作壓力、工作溫度、流量范圍、流體種類和環境條件選擇合適的規格。
需要的顯示儀表配套時，請參閱相應的說明書，選用合適的型號，或由技術人員根據您提供的資料替您設計選型。需要傳輸信號用的電纜時注明規格長度。
